O ejektorima

Opšte informacije, princip rada, sastavni delovi i primena

EJEKTORI (INJEKTORI) ili mlazne pumpe spadaju u oblast strujnih mašina. Na bazi sopstveno razvijene teorije, mnogobrojnih opita i velikog iskustva na više različitih tipova izvedenih postrojenja, izvršena je optimizacija strujnih i geometrijskih parametara ejektora koja obezbeđuje rad sa visokim koeficijentom korisnosti η = 0,25 – 0,75. U poslednjih nekoliko godina registrovano je više patenata (i sopstvenih) sa novim originalnim rešenjima kojima su uprošćeni postojeći tehnološki procesi. Ejektori su podesni za uvođenje automatike sa minimalnom povremenom kontrolom rada.

Interaktivnu anatomiju ejektora sa animacijom rada pogledajte na početnoj strani. →

Delovi ejektora i priključci: 1 mlaznica, 2 usisna komora, 3 grlo, 4 difuzor; A pogonski, B usisni, C izlazni priključak
Princip rada

Glavne radne operacije

  1. 1

    Pogon

    Pogonski fluid – tečnost (emulzija, suspenzija), gas ili para – pri prolazu kroz mlaznicu najveći deo svoje pritisne energije preobražava u kinetičku (brzinsku) energiju, formirajući strujni mlaz koji sa velikom brzinom (kod gasova i para i nadzvučnom) ulazi u usisnu komoru.

  2. 2

    Usisavanje mešanjem

    Na ulazu u usisnu komoru čestice pogonskog fluida nailaze na čestice usisavanog fluida, sudaraju se i mešaju sa njima povlačeći ih sa sobom. Usled različitih brzina strujanja oba fluida se razbijaju u najsitnije čestice i formira se velika aktivna površina dodira – potpuno homogena mešavina sa brzom razmenom mehaničke, toplotne i hemijske energije.

  3. 3

    Pražnjenje

    Po ulazu u difuzor, usled proširenja strujnog prostora, strujni tok mešavine se usporava, brzina opada, a pritisak raste sve do izlaza iz ejektora. Izlazni pritisak zavisi od odnosa pritisaka i protoka usisavanog i pogonskog fluida i uvek je viši od usisavanog, a niži od pogonskog pritiska.

Sastavni delovi ejektora

  1. mlaznica sa priključkom za pogonski fluid
  2. usisna komora sa priključkom za usisavani fluid
  3. difuzor sa priključkom za pražnjenje

Dr Ljubomir Petrović

Dr Ljubomir Petrović, dipl. maš. inž., osnivač preduzeća, odbranio je doktorsku disertaciju „Teorijsko određivanje optimalnih strujnih i geometrijskih parametara ejektora“ na Mašinskom fakultetu u Beogradu 1981. godine.

Proračun i simulacija

Šta se dešava duž ejektora

Kvalitativna promena brzine pogonskog mlaza, brzine usisavanog fluida i statičkog pritiska od ulaza do izlaza. Pritisak je najniži na izlazu iz mlaznice – to je mesto gde ejektor usisava – a zatim raste u grlu i difuzoru.

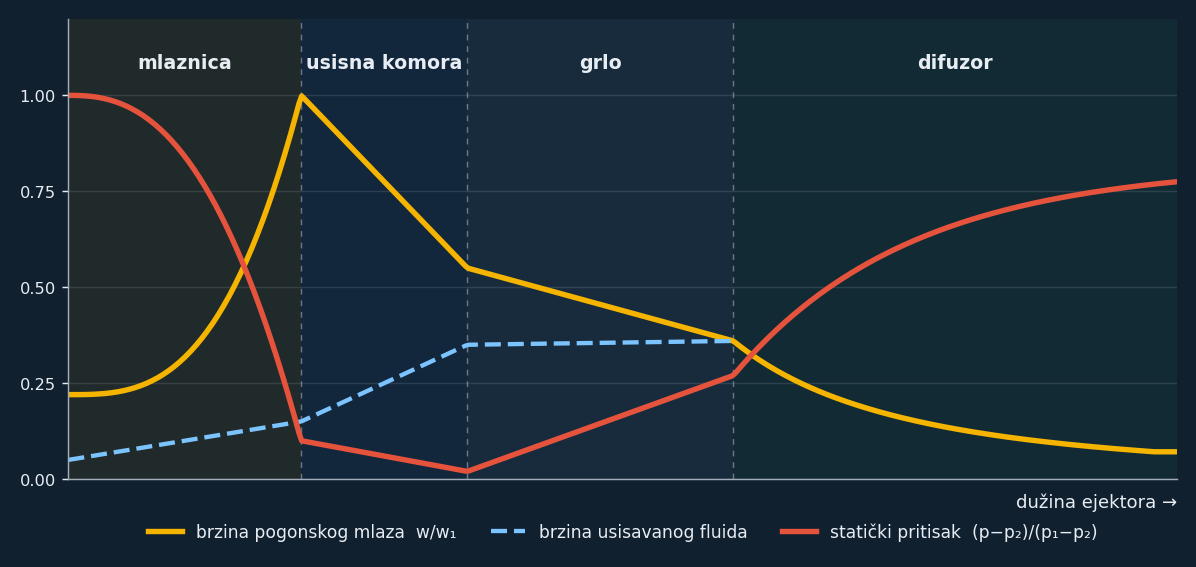

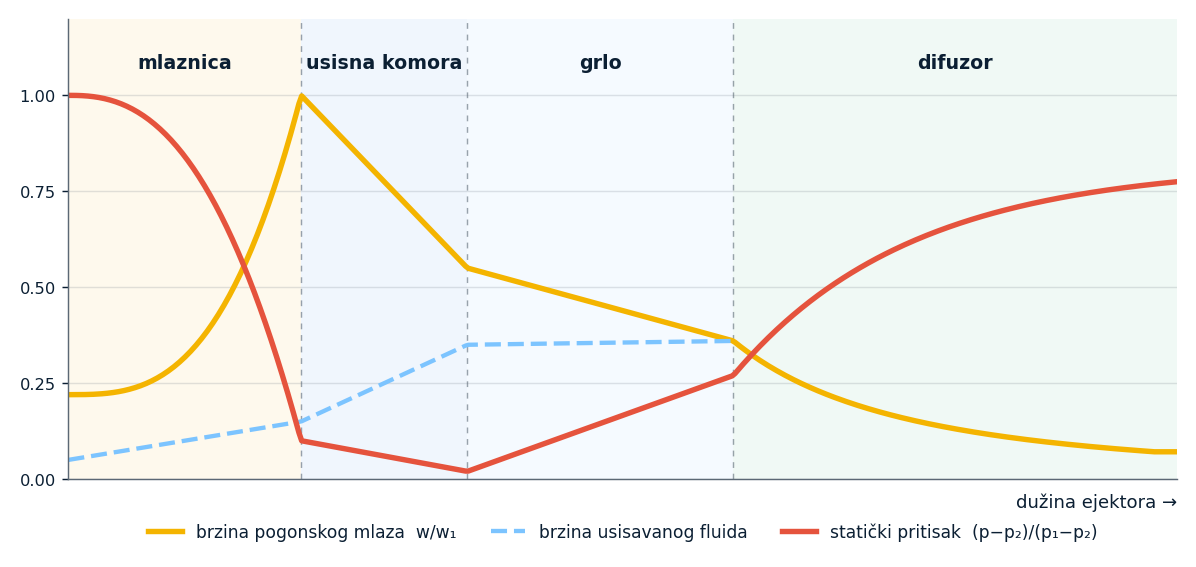

Promena brzine i pritiska duž ejektora (1-D model, kvalitativno)Promena brzine i pritiska duž ejektora (1-D model, kvalitativno)
Promena brzine i pritiska duž ejektora (1-D model, kvalitativno)

Ključne veličine

Oznake koje se koriste u nomogramima, primerima i kalkulatoru.

p₁, p₂, p₃apsolutni pritisci pogonskog fluida, usisavanog fluida i mešavine na izlazu (bar aps)
m₁, m₂, m₃maseni protoci (kg/h); m₃ = m₁ + m₂
Q₁, Q₂, Q₃zapreminski protoci (m³/h)
ρ₁, ρ₂, ρ₃gustine fluida (kg/m³)
u = m₂/m₁koeficijent ejekcije (injekcije) – koliko kg usisavanog fluida povuče 1 kg pogonskog
ψ = (p₃−p₂)/(p₁−p₂)odnos pritisaka – deo raspoloživog pada pritiska koji se pretvori u porast pritiska usisavanog fluida
ηkoeficijent korisnosti, kod optimizovanih ejektora 0,25–0,75
A, B, C · a, b, cpriključci i gabaritne mere (vidi skicu na strani Naručivanje)

Nomogrami

Nomogramima se može utvrditi da li postoje tehničke mogućnosti ugradnje ejektora u predmetnu instalaciju. Na osnovu zadatih ulaznih veličina (pritisaka i protoka) određuju se izlazni pritisak i protok, u zavisnosti od gustine fluida koji prolaze kroz ejektor – i obrnuto. Nomogrami za tipove tečnost–tečnost, tečnost–gas i gas–gas dati su na stranicama pojedinih tipova ejektora. Ukoliko se zadate vrednosti ne mogu očitati sa nomograma, kontaktirajte nas.

Svi tipovi ejektora → Kalkulator →

Materijal

Ejektori se proizvode od metala, plastike, teflona i drugih čvrstih i tvrdih materijala.

Uslovi rada

Za podpritiske i visoke pritiske, male i velike protoke, niske i visoke temperature – za sve vrste fluida i fluidizovanog materijala.

Garantni rok

Garancija za isporučene ejektore iznosi do 5 godina. Garantuju se ugovorene karakteristike; na zahtev kupca daju se potvrde o kvalitetu odgovarajućih institucija.

Na poseban zahtev

Dostavljamo opširnije prospekte, pružamo pomoć pri izboru ejektora i rešavanju tehničkih problema vezanih za njihovu primenu.

Primena ejektora

Pregled tipova ejektora, pogonskih i usisavanih fluida i najčešće upotrebe.

Tip – nazivPogonski fluidUsisavani fluidUpotreba
Ejektorske pumpeTečnost, para, gas (vazduh)Tečnosti, para, gasovi (vazduh)Izvlačenje i transport čistih i prljavih tečnosti sa velikih dubina H > 500 m
Ejektorski mešačiTečnosti, emulzije i suspenzijeTečnosti, emulzije i suspenzijeVrlo brzo mešanje i potpuna homogenizacija svih vrsta tečnosti
Ejektorski grejačiPara ili topla tečnostHladne tečnosti, paraBrzo i ravnomerno zagrevanje tečnosti uz 100 % iskorišćenje toplote
Ejektorski rashlađivačiTečnost, para, gas (vazduh)Para, gasovi (vazduh)Brzo i ravnomerno hlađenje tečnosti, kašastih i testastih materijala, voća, povrća
Ejektorski ventilatoriGas, para, tečnostGasovi (vazduh), isparenjaOdstranjivanje zagađenih, zapaljivih, eksplozivnih, kiselih i agresivnih gasova i para
Ejektorski kompresoriGas, para, tečnostGasovi, paraKompresija gasova, para i otpadnih izrađenih para
Ejektorski hidrotransportTečnostSuspenzijaTransport šljunka, peska, pepela i drugog zrnastog i praškastog materijala
Ejektorski pneumatski transportGasRastresiti, zrnasti i praškasti materijalTransport svih vrsta zrnastih i praškastih materijala
Ejektorske toplotne pumpePara, tečnostPara, isparenjaDobijanje toplotne energije iz otpalih toplih i termalnih tečnosti
Ejektorske vakuum pumpeTečnost, para, gasGasovi, para, isparenjaVakuumiranje sudova, reaktora i uređaja do apsolutnog pritiska manjeg od 1 mbar
Ejektorski hidrogenizatorTečnostGasoviIzvođenje heterogene katalitičke hidrogenizacije
Ejektorski apsorberiTečnostGasoviApsorpcija gasova
Ejektorski aeratoriTečnost, gasGasovi (vazduh)Aeracija pitkih bunarskih voda, otpadnih zagađenih voda, ribnjaka i dr.
Ejektori za laboratorijske i posebne nameneSvi fluidiSvi fluidiObavljanje mnogih laboratorijskih operacija, izvođenje reakcija i dr.
Ejektori sa promenljivom mlaznicomPara, gas, tečnostPara, gasovi, tečnostiKontinualna regulacija protoka, temperature i pritiska (ušteda energije)

Primena ejektora u posebnim oblastima

Česta pitanja

Koji fluid može biti pogonski, a koji usisavani?

Svi fluidi: tečnosti (emulzije, suspenzije), gasovi, pare i svi materijali koji se mogu fluidizovati – u svim međusobnim kombinacijama. Pogonski je uvek fluid sa višim ulaznim pritiskom.

Koliki izlazni pritisak može da se postigne?

Izlazni pritisak p₃ je uvek viši od usisnog p₂ i niži od pogonskog p₁. Odnos (p₃−p₂)/(p₁−p₂) zavisi od koeficijenta ejekcije m₂/m₁ i gustina fluida – vidi nomograme i kalkulator. Kod kondenzacionih parnih injektora p₃ može biti i viši od p₁.

Koje podatke treba da pošaljem za ponudu?

Gustine ρ₁ i ρ₂, bar jedan maseni ili zapreminski protok i dva od tri pritiska p₁, p₂, p₃ (ako su zadata sva tri, samo jedan protok). Detalji su na strani Naručivanje.

Da li ejektor zahteva održavanje?

Ne – nema pokretnih delova ni podmazivanja. Potrebna je samo povremena kontrola rada; garancija iznosi do 5 godina.

Koji vakuum je dostižan?

Jednostepenim ejektorima do oko 100 mbar apsolutnog pritiska, višestepenim parnim vakuum pumpama sa kondenzatorima ispod 1 mbar.

Video

Naša animacija rada ejektora: pogonski fluid, usisavanje, mešanje u grlu i porast pritiska u difuzoru – sa dijagramom brzine i pritiska.
